地面控制中心

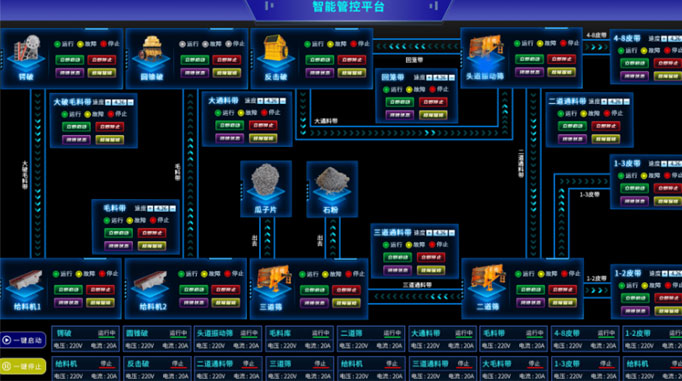

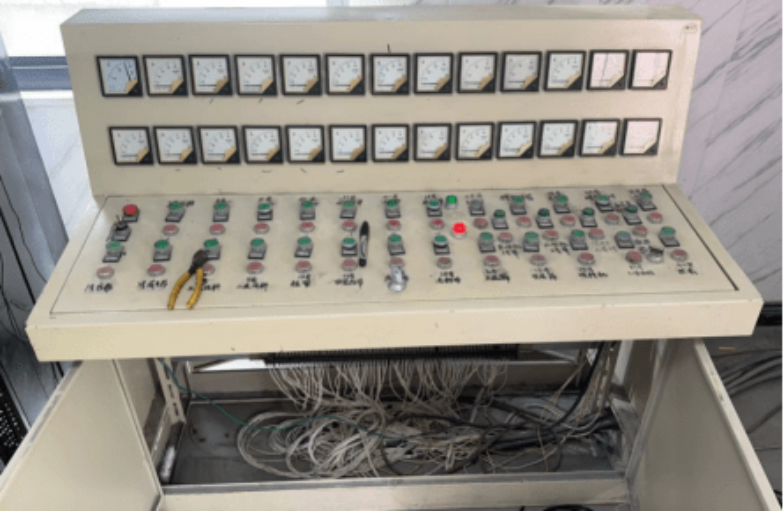

地面控制中心设置在矿山车间内地机房内，主要是通过人工对于现场设备进行控制启动与停止操作，通过其结合传感器、控制器、网络组件等设备装置既能够实现对车间的智能化操作管理，现场控制柜如下图所示。

图 现场操作柜

采集终端
数据采集终瑞设备采用RTU采集终端，其能够实时采集和处理数据，确保数据的准确性和及时性，在各种恶劣环境下工作，因此具有较高的可靠性和稳定性并且其拥有良好的可扩展性以及数据的安全性。

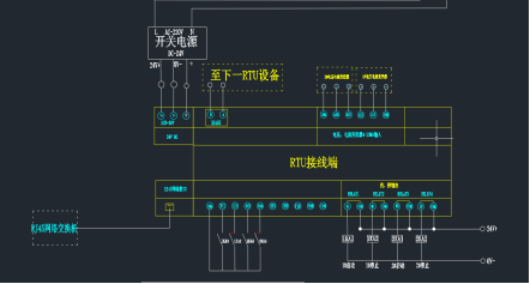

本次使用的产品为ZHC1921,其支持6路干（湿）节点检测、4路继电器(COM、NO)输出、4路模拟量（电流4~20mA)检测、一路串口透传的网络10产品，兼容Modbus RTU/TCP协议。以"远程控制"为功能核心，高 度易用性，用户可方便快速的集成于自己的系统中，实现基于以太网、RS485的远程和本地控制，通过RTU开关输入输出量进行控制皮带设备的启动与停止，并通过算法程序进行设定指令为点信号进行远程控制， 其次通过RUT的模拟量端口进行车间设备电压电流信号的传榆，当有设备开启时能够监测到电流电压的信号，下图为设计接线图。

图 启动停止接线图

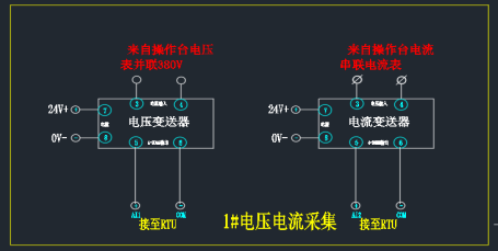

图 电流电压接线图

车间控制集成柜
